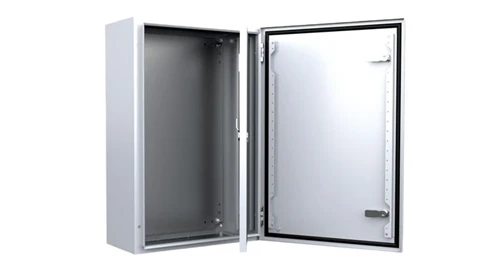

Πώς να επιλέξετε διαστάσεις ηλεκτρικού ντουλαπιού για πίνακες ελέγχου και διανομή ισχύος

Για πίνακες ελέγχου και συστήματα διανομής ισχύος, το μέγεθος του ντουλαπιού πρέπει να βασίζεται στη διάταξη των εξαρτημάτων, τις συνδέσεις καλωδίων, το περιβάλλον εγκατάστασης και τις μελλοντικές απαιτήσεις επέκτασης. Μια δομημένη προσέγγιση βοηθά στην πρόληψη του υπερπληθυσμού και των περιττών δαπανών περίφραξης.



Ποιοι παράγοντες καθορίζουν το απαιτούμενο μέγεθος ηλεκτρικού ντουλαπιού;

Η λειτουργία του ντουλαπιού καθορίζει την εσωτερική του διάταξη και τις απαιτήσεις χώρου.

Πριν επιλέξετε διαστάσεις, ετοιμάστε μια λίστα εξαρτημάτων και επιβεβαιώστε τη μέθοδο τοποθέτησης κάθε συσκευής, τις θέσεις σύνδεσης και τα διάκενα που καθορίζονται από τον κατασκευαστή.



Πώς πρέπει να επιλέξετε το πλάτος, το ύψος και το βάθος του ντουλαπιού;

Κάθε διάσταση επηρεάζει ένα διαφορετικό μέρος του σχεδιασμού του ντουλαπιού.

Το πλάτος συχνά επηρεάζεται από τον αριθμό των στοιχείων που είναι διατεταγμένα σε σειρές. Το ύψος εξαρτάται από την κατακόρυφη διάταξη και τις θέσεις εισόδου του καλωδίου, ενώ το βάθος πρέπει να χωράει τους ακροδέκτες που προεξέχουν και τα συνδεδεμένα καλώδια.

Σημαντικό: Οι εξωτερικές διαστάσεις δεν είναι ίδιες με τις χρησιμοποιήσιμες εσωτερικές διαστάσεις. Οι τοίχοι του περιβλήματος, οι πόρτες, οι πλάκες στερέωσης και τα δομικά εξαρτήματα μειώνουν τον διαθέσιμο χώρο.



Πώς επηρεάζει η διάταξη εσωτερικής τοποθέτησης τις διαστάσεις του ντουλαπιού;

Η διάταξη τοποθέτησης θα πρέπει να επιβεβαιωθεί πριν οριστικοποιηθεί το μέγεθος του περιβλήματος. Οι ράγες DIN, οι πλάκες στερέωσης και τα πλαίσια στήριξης επηρεάζουν τόσο τη θέση των εξαρτημάτων όσο και τον διαθέσιμο χώρο.

Λάβετε υπόψη τα ακόλουθα κατά τη σχεδίαση διάταξης:

Ένα σχέδιο τοποθέτησης με διαστάσεις βοηθά στον εντοπισμό παρεμβολών μεταξύ εξοπλισμού, αγωγών καλωδίωσης και δομικών στοιχείων πριν από την κατασκευή.



Πόσο ελεύθερο διάστημα απαιτείται για τις πόρτες και τη συντήρηση των ντουλαπιών;

Ουπουργικό συμβούλιοπρέπει να ταιριάζει στο σημείο εγκατάστασης όταν είναι κλειστό και ανοιχτό. Κοντινοί τοίχοι, μηχανήματα, σωλήνες και παρακείμενα περιβλήματα μπορεί να περιορίσουν την κίνηση της πόρτας και την πρόσβαση στη συντήρηση.

Ελέγξτε αυτές τις συνθήκες εγκατάστασης:

Για εγκαταστάσεις με πολλά ερμάρια, επιβεβαιώστε την απόσταση μεταξύ γειτονικών μονάδων πριν καθορίσετε τις τελικές διαστάσεις. Οι ισχύουσες απαιτήσεις ηλεκτρικής ασφάλειας και οι κανονισμοί εργοταξίου θα πρέπει να καθοδηγούν τις αποφάσεις σχετικά με την εκκαθάριση.



Πώς θα πρέπει η διάχυση της θερμότητας να επηρεάσει το μέγεθος του ντουλαπιού;

Οι διαστάσεις του ντουλαπιού επηρεάζουν τη διάταξη του εξοπλισμού, αλλά η επαρκής ψύξη εξαρτάται από το πραγματικό θερμικό φορτίο και την επιλεγμένη μέθοδο ψύξης.

Συσκευές όπως μονάδες μεταβλητής συχνότητας, μετασχηματιστές και τροφοδοτικά ενδέχεται να παράγουν σημαντική θερμότητα κατά τη λειτουργία.

Κατά την αξιολόγηση των θερμικών απαιτήσεων:

Ο εξοπλισμός ψύξης θα πρέπει να περιλαμβάνεται στην αρχική διάταξη αντί να προστίθεται μετά την έγκριση των διαστάσεων του ντουλαπιού.



Ποιο υλικό ηλεκτρικού ντουλαπιού είναι κατάλληλο για την εφαρμογή σας;

Η επιλογή υλικού εξαρτάται από το περιβάλλον εγκατάστασης, τις δομικές απαιτήσεις και την έκθεση στη διάβρωση.

Η επιλογή υλικού θα πρέπει να αξιολογηθεί μαζί με το πάχος του φύλλου, το μέγεθος του ντουλαπιού, τη δομή της πόρτας και το αναμενόμενο φορτίο. Το φινίρισμα επιφανειών, όπως η βαφή πούδρας, θα πρέπει επίσης να ταιριάζει με τις περιβαλλοντικές συνθήκες και τις προδιαγραφές του έργου.



Πώς η είσοδος καλωδίων και οι βαθμολογίες IP επηρεάζουν τον σχεδιασμό του ντουλαπιού;

Οι θέσεις εισόδου των καλωδίων επηρεάζουν την εσωτερική διάταξη, τις θέσεις αποκοπής και την εγκατάσταση των στυπιοθλίπτων καλωδίων. Θα πρέπει να επιβεβαιωθούν πριν εγκριθούν τα κατασκευαστικά σχέδια.

Η απαιτούμενη βαθμολογία IP θα πρέπει να αντικατοπτρίζει την πραγματική έκθεση σε σκόνη και νερό. Τυχόν ανοίγματα αερισμού ή διεπαφές ψύξης πρέπει επίσης να λαμβάνονται υπόψη κατά την αξιολόγηση της προστασίας του περιβλήματος.



Ποιες λεπτομέρειες κατασκευής πρέπει να επιβεβαιωθούν πριν από την παραγωγή;

Τα σχέδια του ντουλαπιού πρέπει να λαμβάνουν υπόψη την κατασκευή λαμαρίνας, τη συναρμολόγηση και τις ανοχές διαστάσεων. Η κοπή με λέιζερ, η κάμψη CNC, η διάτρηση και η συγκόλληση επηρεάζουν τον τρόπο παραγωγής του περιβλήματος.

Πριν απελευθερώσετε το σχέδιο, επαληθεύστε:

Για έργα με αυστηρούς περιορισμούς εγκατάστασης, μια ανασκόπηση σχεδίου ή επιθεώρηση δείγματος μπορεί να βοηθήσει στην επιβεβαίωση της προσαρμογής του εξαρτήματος πριν προχωρήσει μια μεγαλύτερη παραγγελία παραγωγής.



Ποιες πληροφορίες πρέπει να παρέχετε όταν παραγγέλνετε ένα ηλεκτρικό ντουλάπι;

Μια πλήρης προδιαγραφή βοηθά τον κατασκευαστή να αξιολογήσει το σχέδιο και να εντοπίσει πληροφορίες που λείπουν πριν από την παραγωγή.

Όπου είναι δυνατόν, παρέχετε ένα χρονοδιάγραμμα εξαρτημάτων και ένα σχέδιο διάταξης με διαστάσεις. Εάν ορισμένες λεπτομέρειες παραμένουν αναποφάσιστες, αναγνωρίστε τις με σαφήνεια, ώστε να μπορούν να αναθεωρηθούν πριν από την κατασκευή.



Πώς μπορεί η Prota να υποστηρίξει τις προσαρμοσμένες απαιτήσεις ηλεκτρικού ντουλαπιού;

Prota, το εμπορικό σήμα της Anji Huacheng Electrics Co., Ltd., κατασκευάζει μεταλλικά περιβλήματα και ηλεκτρικά ερμάρια για βιομηχανικές εφαρμογές και εφαρμογές OEM.

Οι διαδικασίες κατασκευής του περιλαμβάνουν κοπή με λέιζερ, κάμψη CNC, διάτρηση, συγκόλληση και φινίρισμα επιφανειών. Για έργα με συγκεκριμένες απαιτήσεις διαστάσεων, μπορούν να αναπτυχθούν διαμορφώσεις ντουλαπιών από σχέδια πελατών, διατάξεις εξαρτημάτων, δείγματα ή τεχνικές προδιαγραφές.

Η προσαρμογή μπορεί να καλύπτει:

Η παροχή της λίστας εξαρτημάτων, των περιορισμών εγκατάστασης, του σχεδίου δρομολόγησης καλωδίων και της απαιτούμενης βαθμολογίας προστασίας βοηθά στην αποσαφήνιση του σχεδιασμού του ντουλαπιού πριν από την έναρξη της παραγωγής.
